霍夫曼树

树的带权路径长度

设二叉树具有 $n$ 个带权叶结点，从根结点到各叶结点的路径长度与相应叶节点权值的乘积之和称为 树的带权路径长度（Weighted Path Length of Tree，WPL）。

设 $w_i$ 为二叉树第 $i$ 个叶结点的权值， $l_i$ 为从根结点到第 $i$ 个叶结点的路径长度，则 WPL 计算公式如下：

WPL=\sum_{i=1}^nw_il_i

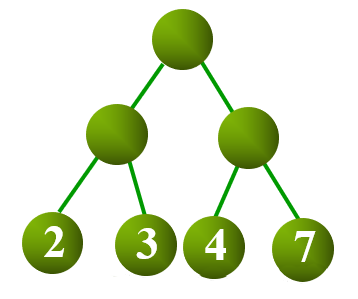

如上图所示，其 WPL 计算过程与结果如下：

WPL=2*2+3*2+4*2+7*2=4+6+8+14=32

结构

对于给定一组具有确定权值的叶结点，可以构造出不同的二叉树，其中，WPL 最小的二叉树 称为 霍夫曼树（Huffman Tree）。

对于霍夫曼树来说，其叶结点权值越小，离根越远，叶结点权值越大，离根越近，此外其仅有叶结点的度为 $0$ ，其他结点度均为 $2$ 。

霍夫曼算法

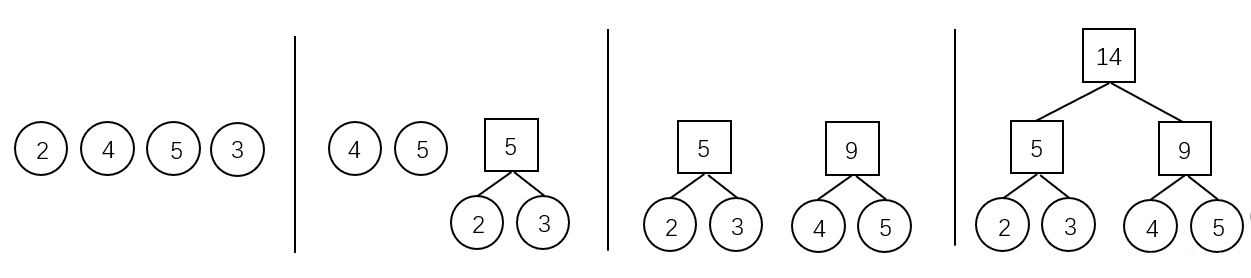

霍夫曼算法用于构造一棵霍夫曼树，算法步骤如下：

初始化：由给定的 $n$ 个权值构造 $n$ 棵只有一个根节点的二叉树，得到一个二叉树集合 $F$ 。
选取与合并：从二叉树集合 $F$ 中选取根节点权值 最小的两棵 二叉树分别作为左右子树构造一棵新的二叉树，这棵新二叉树的根节点的权值为其左、右子树根结点的权值和。
删除与加入：从 $F$ 中删除作为左、右子树的两棵二叉树，并将新建立的二叉树加入到 $F$ 中。
重复 2、3 步，当集合中只剩下一棵二叉树时，这棵二叉树就是霍夫曼树。

霍夫曼编码

在进行程序设计时，通常给每一个字符标记一个单独的代码来表示一组字符，即编码。

在进行二进制编码时，假设所有的代码都等长，那么表示 $n$ 个不同的字符需要 $\left \lceil \log_2 n \right \rceil$ 位，称为 等长编码。

如果每个字符的 使用频率相等，那么等长编码无疑是空间效率最高的编码方法，而如果字符出现的频率不同，则可以让频率高的字符采用尽可能短的编码，频率低的字符采用尽可能长的编码，来构造出一种 不等长编码，从而获得更好的空间效率。

在设计不等长编码时，要考虑解码的唯一性，如果一组编码中任一编码都不是其他任何一个编码的前缀，那么称这组编码为 前缀编码，其保证了编码被解码时的唯一性。

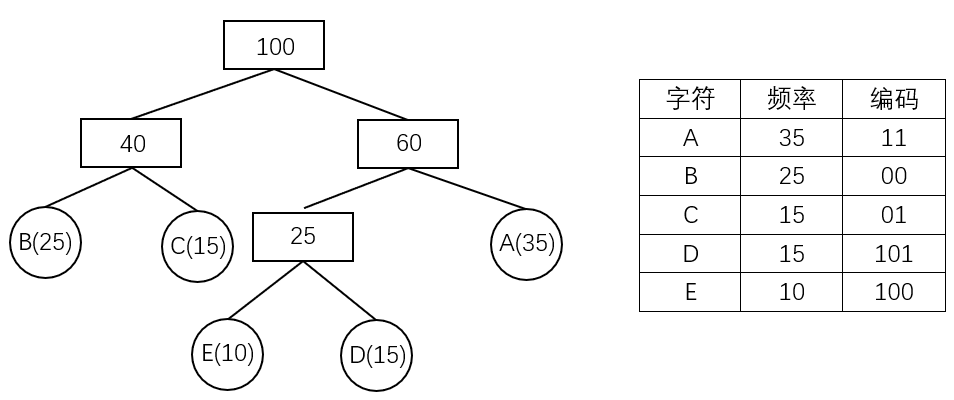

霍夫曼树可用于构造 最短的前缀编码，即 霍夫曼编码（Huffman Code），其构造步骤如下：

设需要编码的字符集为： $d_1,d_2,\dots,d_n$ ，他们在字符串中出现的频率为： $w_1,w_2,\dots,w_n$ 。
以 $d_1,d_2,\dots,d_n$ 作为叶结点， $w_1,w_2,\dots,w_n$ 作为叶结点的权值，构造一棵霍夫曼树。
规定哈夫曼编码树的左分支代表 $0$ ，右分支代表 $1$ ，则从根结点到每个叶结点所经过的路径组成的 $0$ 、 $1$ 序列即为该叶结点对应字符的编码。

示例代码

"霍夫曼树的构建"

   typedef struct HNode {
     int weight;
     HNode *lchild, *rchild;
   } * Htree;

   Htree createHuffmanTree(int arr[], int n) {
     Htree forest[N];
     Htree root = NULL;
     for (int i = 0; i < n; i++) {  // 将所有点存入森林
       Htree temp;
       temp = (Htree)malloc(sizeof(HNode));
       temp->weight = arr[i];
       temp->lchild = temp->rchild = NULL;
       forest[i] = temp;
     }

     for (int i = 1; i < n; i++) {  // n-1 次循环建哈夫曼树
       int minn = -1, minnSub;  // minn 为最小值树根下标，minnsub 为次小值树根下标
       for (int j = 0; j < n; j++) {
         if (forest[j] != NULL && minn == -1) {
           minn = j;
           continue;
         }
         if (forest[j] != NULL) {
           minnSub = j;
           break;
         }
       }

       for (int j = minnSub; j < n; j++) {  // 根据 minn 与 minnSub 赋值
         if (forest[j] != NULL) {
           if (forest[j]->weight < forest[minn]->weight) {
             minnSub = minn;
             minn = j;
           } else if (forest[j]->weight < forest[minnSub]->weight) {
             minnSub = j;
           }
         }
       }

       // 建新树
       root = (Htree)malloc(sizeof(HNode));
       root->weight = forest[minn]->weight + forest[minnSub]->weight;
       root->lchild = forest[minn];
       root->rchild = forest[minnSub];

       forest[minn] = root;     // 指向新树的指针赋给 minn 位置
       forest[minnSub] = NULL;  // minnSub 位置为空
     }
     return root;
   }

"计算构成霍夫曼树的 WPL"

   typedef struct HNode {
     int weight;
     HNode *lchild, *rchild;
   } * Htree;

   int getWPL(Htree root, int len) {  // 递归实现，对于已经建好的霍夫曼树，求 WPL
     if (root == NULL)
       return 0;
     else {
       if (root->lchild == NULL && root->rchild == NULL)  // 叶节点
         return root->weight * len;
       else {
         int left = getWPL(root->lchild, len + 1);
         int right = getWPL(root->rchild, len + 1);
         return left + right;
       }
     }
   }

"对于未建好的霍夫曼树，直接求其 WPL"

   int getWPL(int arr[], int n) {  // 对于未建好的霍夫曼树，直接求其 WPL
     priority_queue<int, vector<int>, greater<int>> huffman;  // 小根堆
     for (int i = 0; i < n; i++) huffman.push(arr[i]);

     int res = 0;
     for (int i = 0; i < n - 1; i++) {
       int x = huffman.top();
       huffman.pop();
       int y = huffman.top();
       huffman.pop();
       int temp = x + y;
       res += temp;
       huffman.push(temp);
     }
     return res;
   }

"对于给定序列，计算霍夫曼编码"

   typedef struct HNode {
     int weight;
     HNode *lchild, *rchild;
   } * Htree;

   void huffmanCoding(Htree root, int len, int arr[]) {  // 计算霍夫曼编码
     if (root != NULL) {
       if (root->lchild == NULL && root->rchild == NULL) {
         printf("结点为 %d 的字符的编码为: ", root->weight);
         for (int i = 0; i < len; i++) printf("%d", arr[i]);
         printf("\n");
       } else {
         arr[len] = 0;
         huffmanCoding(root->lchild, len + 1, arr);
         arr[len] = 1;
         huffmanCoding(root->rchild, len + 1, arr);
       }
     }
   }
